Ciao. Tutti, volevo condividere con voi questa piccola modifica, ecco il necessario:
- interruttore magnetico in deviazione (fondamentale che sia in deviazione)
- striscia led da 3
- porta fusibili ad ovetto
- piastina adesiva portacavi
- fusibile 5 x 20 da 100mA
- cavo elettrico da 0.5mmq
- capi corda ad occhiello e per intestare i fili
- biadesivo spugnoso
- Nasto in tessuto
- lexan sottile

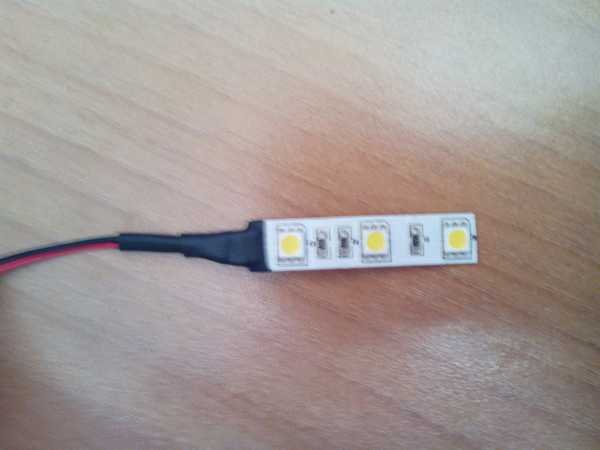

Allora innanzitutto dovete saldare i cavi alla striscia, vi consiglio di metterli lunghi, fatto cio , vi consiglio vivamente di verniciare la striscia con vernice trasparente o smalto x unghie trasparente, questo la rende isolata da eventuali contatti accidentali, mettete cmq la guaina termorestringente.

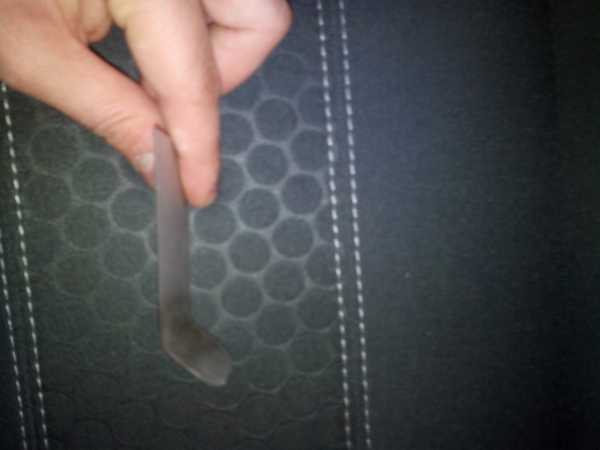

Poi con una copertina dei CD (avevo finito il lexan sottile) dovete creare una pilastrina 85x50mm, piegatela a circa 45° a 20mm dal bordo.

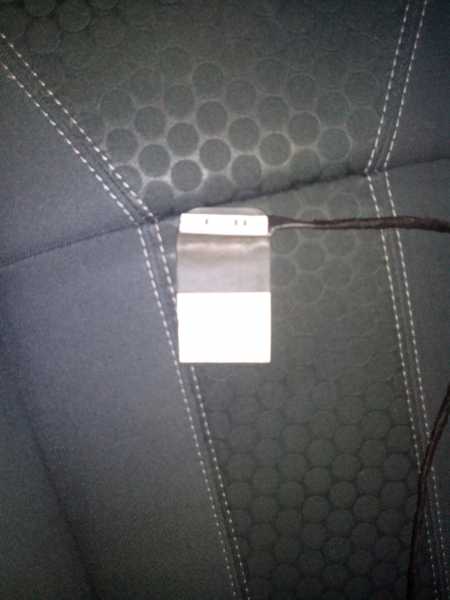

Pulitela bene con l'alcool e sull'aletta ottenuta (la più piccola) incollate la striscia led, dall'altro lato due strisce di biadesivo partendo dal bordo. A dx del gancio per il cassettino, sul cruscotto, toccando dall'interno un po' in alto sentirete una parte liscia
Fatto ciò preparate i cablaggi, vi consiglio di nastrarli con il nastro di stoffa affinchè rimangano ordinati ed allo stesso tempo non facciano rumore se dovessero sbatacchiare da qualche parte. Potete collegare la massa su un qualsiasi punto della carrozzeria, il positivo lo prendete dalla centralina fusibili che vedete tirando giù il cassettino, al centro c'è un contatto libero con tensione sempre disponibile, per attaccarvi prendete un capicorda di quello per intestare i cavi (tubolare), schiacciatelo con le pinze e poi modellatelo in modo da ricreare la linguetta del fusibile.
Sganciate il cassetto, o lo smontate completamente oppure basta solo sganciarlo (premendo sui due lati per far uscire le alette dalla sede)

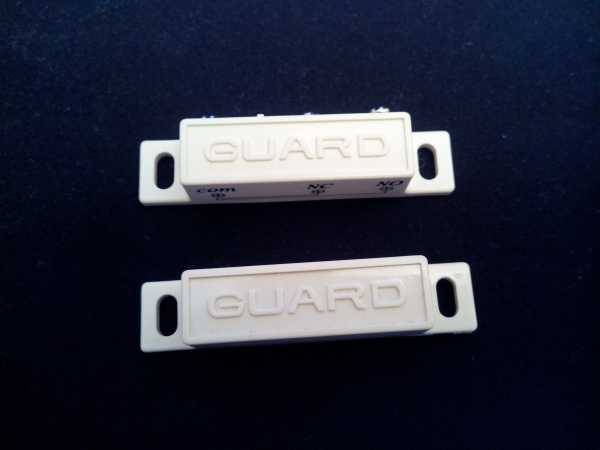

A questo punto posizionate l'interruttore col biadesivo dove c'è quel quadratino a fianco al gancio sul cruscotto, tagliate prima le due alette che sporgono, a questo collegateci la massa (cosi in caso di contatto accidentale evitate cortocircuiti), in particolare ai contatti com e N.O. (fondamentale che l'interruttore sia del tipo Normalmente Aperto, in quanto allontanandovi con il magnete questo si chiude e la lampada si accende).

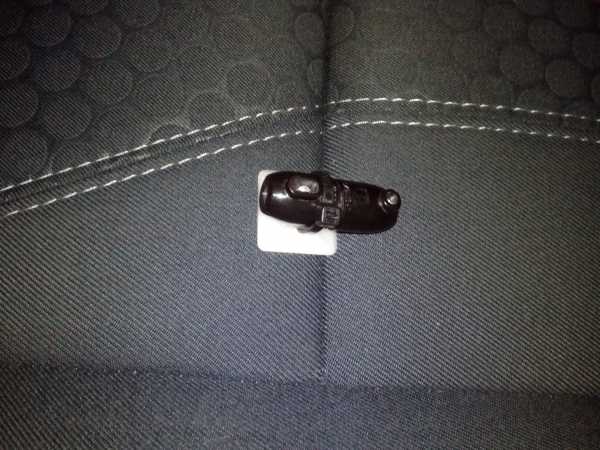

Prendete poi il portafusibile e fissatelo con una fascetta alla piastrina portacavi, successivamente appiccicaterlo nello spazio tra il gancio e l'interruttore, collegateci il positivo.

Il magnete dovete posizionarlo poco sopra il portamonete, quello che vi danno in corredo non ci sta, personalmente ne avevo un altro di una lampada predentemente montata che si è rivelato perfetto, ma volendo aprendo quello grande ed accorciandolo o semplicemente sostituendolo con un magnete poco potente dovreste risolvere egregiamente il problema.

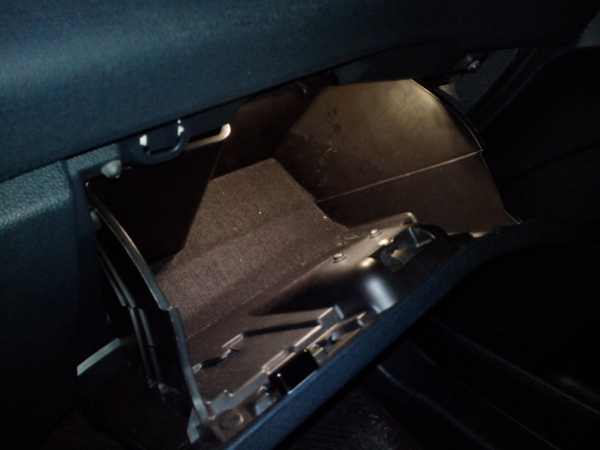

Se avete seguito la guida dovreste ottenere questo risultato:

Aggiunte foto

Iena complimenti per la guida, cade a pennello, visto che volevo fare questa modifica a giorni!
Personalmente però la trovo un po' confusionaria! Forse ti conveniva mettere le foto dei passaggi, invece di metterle tutte una dietro l'altra!
Un grazie è comunque d'obbligo!

C'è già una guida per i collegamenti nell'apposita sezione "guide e Tutorial" del 2010 denominata "luce nel vano porta oggetti" fatta da m3820
www.fordfiestaitalia.com/index.php?optio...ew&catid=14&id=69442

JLDEGRE - Fiesta 1.4 GPL "R"
Inviato tramite iPhone 4S con Tapatalk

Grazie x i complimenti, stasera poi la sistemo e migliorò, piccolo appunto, facendo come ho detto io non dovete assolutamente toccare il cablaggio originale o andare in giro a cercare il cavo corretto
