Ciao,
dato che ho la versione Plus, non ho alcun tipo di illuminazione di cortesia all'interno dell'abitacolo, e mi sto costruendo un sistema basato su arduino che gestisca delle strisce di led rgb e bianche (per la porta aperta) sotto i sedili e il cruscotto.
Ora, tutto sta procedendo a gonfie vele, ho già tirato i cavi, e sto ultimando il programma su arduino con tanto di display per modificare le impostazioni del colore.
Il mio problema attuale è: quando accendo l'intero sistema??
Sicuramente non sul segnale dell'ignition, perchè voglio vedere le luci accese quando apro la porta per salire.
La risposta è semplice, quando apro la macchina.
Ora, l'unico modo in cui posso capirlo è guardando il display della radio: quando questo è acceso, la macchina è operativa ed è il segnale che mi serve.
In pratica il display rimane acceso finché qualcuno non la chiude dall'esterno, negli caso si chiuda dall'interno a macchina accesa rimane acceso, mentre se la macchina è spenta rimane accesa per un bel pò e poi si spegne.

Purtroppo non si trovano schemi di quel connettore, l'unica cosa che so, è dove prendere i segnali dei comandi al volante, avendo già montato la centralina aggiuntiva per la radio 2din aftermarket.


Ora, voi guru dell'elettronica di questo forum, potete aiutarmi?

Grazie mille!

Puoi prendere l'illuminazione dalla plafoniera che è sincronizzata e a dissolvenza per gestire i tuoi led con le portiere.
Se invece vuoi un sottochiave lo trovi dietro il cassettino portaoggetti dove c'è la scatola fusibili o ancora dal connettore della radio.

Note 3 AryaRom 5.4

Scusa l'ignoranza, ma alla plafoniera arrivano 3 fili: batteria, apertura porte e massa.
Io necessito del segnale che mi indica "macchina aperta"; non avendo la titanium mi mancano i leddini rossi in plafoniera che servono ad illuminare la plancia e quindi mi manca il 4° filo che servirebbe al mio scopo.
Io ho messo successivamente la plafoniera della titanium ma ho attaccato i 2 leddini alla retroilluminazione dei tasti del cruscotto che sono collegati insieme all'accensione delle luci. Non è corretto ma da un senso ai leddini rossi.
Il sotto chiave lo prendo già dal connettore della radio.

Il filo che serve a me non so dove reperirlo..

No...alla plafoniera arriva un solo positivo (fisso permanente) e i 2 negativi: fisso e collegato alle portiere. Dovresti programmare l'arduinomper lavorare con la oresenza o meno dinun negativo (sono ignorante in materia non so se si possa fare)

Si, questo mi torna.. Ma in realtà a me serve un segnale che non ho in plafoniera, ovvero quello di macchina aperta o "macchina attiva", cioè quello che alimenta il leddini rossi della plafoniera titanium e che accende il display sul cruscotto.
Solo che non so dove prenderlo..

Se proprio non lo trovi puoi fwre una saldatura sulla plafoniera o sull'autoradio e li prendi li

Scusa ma mi sfugge qualcosa..

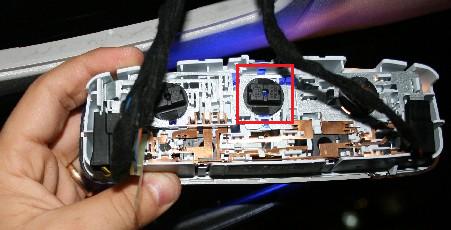

Io ho la plafoniera della plus, quindi non quella in figura e mi manca il cablaggio del filo nastrato a destra, che è quello che mi serve.
Ora, l'autoradio non ha quell'ingresso, lo ha solo il display sopra la radio che però ci comunica via CAN, e quindi non è collegato direttamente.
Ora mi chiedevo se qualcuno ha il pinout del connettore del display, proprio perchè necessito di quel segnale!

Qualcuno sa dove va a finire quel filo singolo?

Scusa, ho controllato e ho detto una cavolata.
Il filo che mi serve non è quello tutto a destra, ma quello con il connettore trasparente appena sopra il pollice, a destra del cavo nastrato a sinistra.
Qualcuno sa da dove arriva?

Ho cercato gli schemi sul forum e a stento sono riuscito a capire che quel filo, quello che accende i led, arriva dall'ignition.
Il che vuol dire che non mi serve più.
Il segnale che mi serve, sulla Plus, accende cruscotto e display sopra la radio, ma ho l'impressione che venga passato un segnale attraverso CAN e quindi non riesco ad intercettarlo.
Ho smontato il display e analizzato il pinout dello stesso; non c'è nessun filo relazionato a segnali 12v. Ho solo 6 fili di 12 noti, 12v, massa, CAN H, CAN L e i 2 fili x il comando al volante.
Se qualcuno ha la titanium, sa dirmi cosa si accende e rimane acceso dopo l'apertura macchina da telecomando? Non la plafoniera intendo, ha un timeout piuttosto breve.
