il cavetto dovrebbe essere questo, giusto?




Non è Ford ma dovrebbe essere lo stesso

Se mi rispondete, posso ordinarlo quanto prima, al solito grazie

Per il cablaggio tra antenna FM e display/radio puoi usarne uno con due connettori femmina Fakra Z Azzurri, a vedere dalla foto sembra proprio quello che hai trovato.

In pratica colleghi l'antenna FM al Nero del display, dal Rosso fai partire il cavetto da collegare al Nero della Radio, dove prima era collegata l'antenna.

Davide78 ha scritto:
Forse ho scoperto il motivo dell'assenza di audio, ne parlano su un forum UK per la Focus LINK ma a quanto pare molti componenti sono in comune nei vari modelli, tra cui il Display Nav.

In pratica se viene riutilizzato il cavo di collegamento Radio/Display di una macchina senza navigatore potrebbero non essere presenti due fili che si occupano del segnale audio.

E' abbastanza facile da verificare, se i pin 6 e 12 del display ed i pin 4 e 5 della radio sono senza filo potrebbe essere la causa dell'audio mancante.

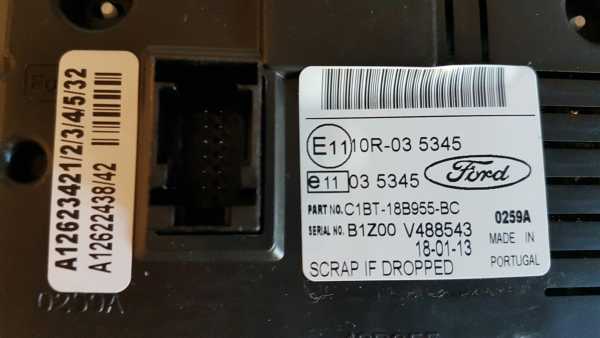

A vedere da questa foto ( vecchio display) si vedono cmq 12 piedini, speriamo ma ho dubbi che manchino nel cavetto....



Cmq domani controllo

Anche il display matrix di base ha 12 pin, dipende solo dal cavo.

Se domani ho un po' di tempo libero provo a controllare nella mia che non ha il navigatore.

Ho controllato stamani, il connettore ha solo 10 fili, quindi pare che debba aggiungere altri 2 fili "manualmente"

Secondo voi, i morsetti ford si possono smontare, per poter permettere una cosa del genere?
Ovvio che lo farei fare a qualcuno esperto, non mi azzardo certo io....

Aspetto notizie, intanto GRAZIE a tutti.

P.S. il cablaggio originale per il navigatore non sembra esistere, perlomeno non ne capiscono molto in Ford....
Tranne che per una cosa: secondo loro, se ordino un pezzo e non mi serve, dovrei comprarlo comunque, ditemi se questa è serietà

Cercando tra vari forum esteri e non, sono riuscito a reperire qualche informazione:

1) le Fiesta che non hanno di serie il navigatore con molta probabilità sono sprovviste dei fili audio all'interno del cavo che collega il display alla radio

2) Il cavo fa parte dell'intero cablaggio radio/clima/plancia comandi, conviene quindi modificarlo manualmente.

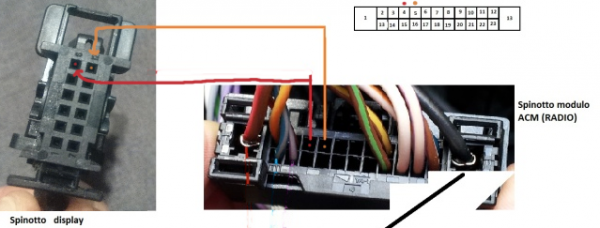

3) Per ripristinare il collegamento è sufficiente collegare il pin 4 sul connettore principale della radio al pin 6 del display, infine il pin 5 della radio al pin 12 del display (la numerazione è stampata sul connettore).

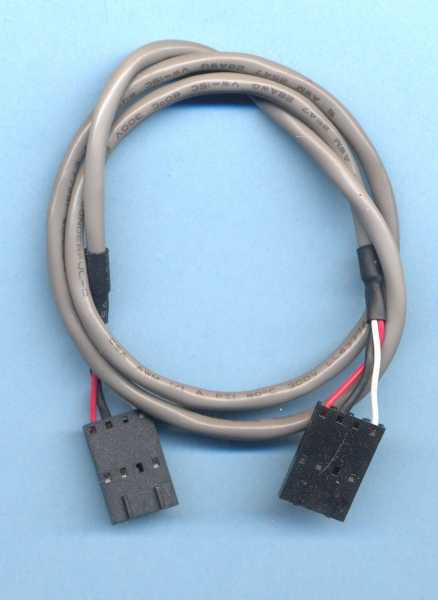

4) Qualora non fossero presenti i terminali all'interno del connettore (probabile) si possono utilizzare quelli dei cavetti audio spesso installati nei vecchi cd rom per pc, i terminali hanno le stesse dimensioni ma non hanno un fermo (bisogna fissare il cavo in qualche modo).

5) Per aprire il connettore del display è necessario tagliare la fascetta di plastica che blocca i fili sull'impugnatura, poi forzare gli incastri che si trovano nella plastica lato fili, magari aiutandosi con un piccolo cacciavite.

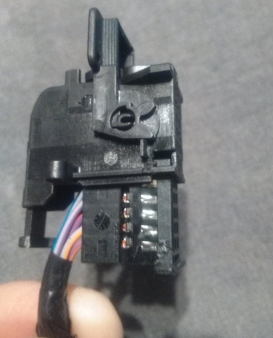

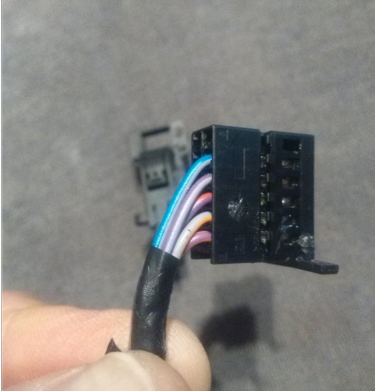

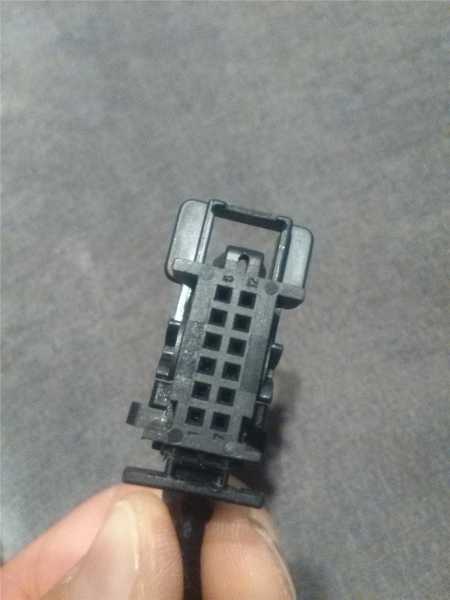

In allegato alcune foto, approfitto per ringraziare il forum italiano dedicato alla Focus per l'ottima guida.

ma questa procedura è perche a display collegato non funziona o per l' audio del navigatore?

Il navigatore funziona già, e devo dire che è anche un buon navigatore.
Questa procedura per l'audio che è assente.

Credo comunque che dovrò fare l'attivazione tramite diagnostica per farlo riconoscere dal sync, dopodichè sarebbe perfetto....

Grazie a tutti per l'aiuto, ovviamente Cesco88 è stato, al solito, determinante.

Spero di farvi sapere entro la fine della settimana, grazie mille

vargas ha scritto:
quindi vargas sostituendo l' unita centrale , il tastierino e il display con la tua radio originale e collegandoli ai nuovi funziona tutto perfettamente apparte l' audio? anche i cavi che avevi nel pss sono compatibili?
